Ilmastustekniikka on suunniteltu prosessi hapen siirtämiseksi jäteveteen biologisen käsittelyn tukemiseksi ja prosessin vakauden ylläpitämiseksi.
Aktiivilietejärjestelmissä ilmastus tarjoaa liuennut happi (TEE) mikro-organismeille, jotka poistavat BOD:ta, COD:tä ja ammoniakkia. Se varmistaa myös täydellisen sekoittumisen, estäen lietteen laskeutumisen ja anaerobisten vyöhykkeiden muodostumisen.
Useimmissa kunnallisissa ja teollisissa puhdistuslaitoksissa Ilmastus kuluttaa 40–60 % kokonaisenergiankulutuksesta , mikä tekee siitä suurimman yksittäisen operatiivisen kustannuspaikan.
Ilmastuksella on kolme samanaikaista toimintoa:
• Hapen siirto – toimittaa DO:ta (yleensä 1,5–3,0 mg/l)
• Sekoitus – pitää biomassan suspendoituneena (MLSS yleensä 2 000–4 000 mg/l)
• Prosessin stabilointi – ehkäisee septisiä olosuhteita ja hajun muodostumista
Ilman riittävästi happea aerobiset bakteerit eivät pysty hapettamaan orgaanista ainetta tehokkaasti. Alle 0,5 mg/l DO:n nitrifikaatiokyky heikkenee jyrkästi.
Järjestelmien suunnittelussa tai vertailussa insinöörit käyttävät kvantifioitavia parametreja:
OTR (hapen siirtonopeus)
Siirretyn hapen massa tunnissa (kg O2/h).
SOTE (standardi hapensiirtotehokkuus)
Normaaliolosuhteissa (puhdas vesi, 20°C) siirtyneen hapen prosenttiosuus.
Alfatekijä (α)
Jätevesiolosuhteiden korjauskerroin vs. puhdas vesi.
Tyypillinen vaihteluväli: 0,6–0,85.
Tyypilliset suorituskykyalueet:
| Parametri | Hieno kupla diffuusori | Karkea kupla | Pinta-ilmastin |
|---|---|---|---|
| SOTE | 25–35 % | 8-15 % | 10-20 % |
| Energiatehokkuus (kg O₂/kWh) | 2,5–6,5 | 1,2–2,5 | 1,5–3,0 |
| Tyypillinen säiliön syvyys | 4-8 m | 3-6 m | 2-4 m |
Hienot kuplajärjestelmät toimittavat 2–3 kertaa korkeampi happihyötysuhde kuin karkeat kuplajärjestelmät.
Koska hapentarve on jatkuvaa, pienikin tehokkuus lisää yhdistettä merkittävästi.
Esimerkki:
10 000 m³/päivä laitos, joka vaatii 1800 kg O₂/vrk
Parantaa tehokkuutta 15 %
→ Voi vähentää vuosittaista sähkönkulutusta 50 000–120 000 kWh
Teollisuuden sähköhinnoilla tämä vaikuttaa suoraan elinkaarikustannuksiin enemmän kuin laitteiden käyttöomaisuusinvestoinnit.
Johtopäätös: Ilmastus ei ole vain prosessivaihe. Se on biologisen jätevedenpuhdistuksen energiaselkäranka.
Ilmastus määrää biologisen reaktion nopeuden, lietteen stabiilisuuden ja laitoksen energiankulutuksen.
Aktiivilietejärjestelmissä hapen saatavuus ohjaa suoraan BOD:n poistoa ja nitrifikaatiota.
Ilman hallittua ilmastusta käsittelykapasiteetti heikkenee ja jäteveden laatu muuttuu epävakaaksi.
Aerobiset mikro-organismit käyttävät liuennutta happea (DO) orgaanisen aineksen hapettamiseen.
Tyypillinen hapenkulutus:
• 1 kg BOD:n poisto → 1,1–1,5 kg O₂
• 1 kg NH4⁺-N nitrifioitua → 4,57 kg O₂
Edistyneissä kasveissa nitrifikaatiota edustaa usein 60-70 % kokonaishapentarpeesta .
Jos DO laskee alle 1,0 mg/l:

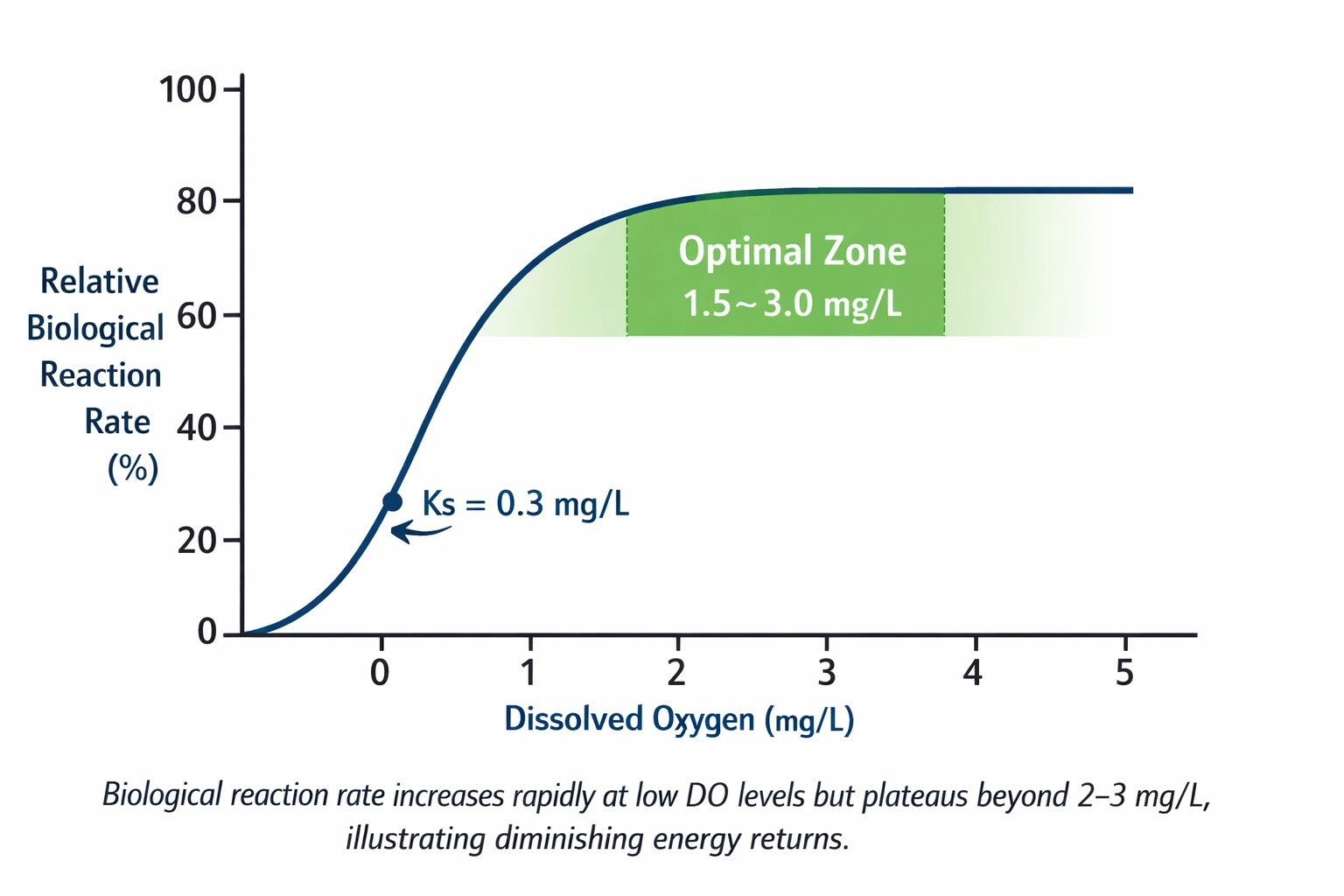

Siitä seuraa biologinen kasvu Monodin kinetiikka , joka kuvaa kuinka substraatti tai happipitoisuus rajoittaa reaktionopeutta.
Kasvunopeus ∝ DO / (Ks DO)
Missä:
Kun DO kasvaa:
• Alle 0,5 mg/L → happi rajoittaa reaktionopeutta
• 1,5–3,0 mg/L → optimaalinen toiminta-alue
• Yli 3,0 mg/l → minimaalinen suorituskyvyn lisäys, mutta korkeammat energiakustannukset
Tämä selittää, miksi useimmat puhdistuslaitokset kohdistavat kohteen 1,5–3,0 mg/l DO .
Alhainen happipitoisuus aiheuttaa mitattavissa olevia toiminnallisia riskejä:
• DO < 0,5 mg/L → nitrifikaation romahdus
• ORP < –100 mV → anaerobiset olosuhteet
• Lietteen täytön todennäköisyys kasvaa
• Jäteveden NH₄-N piikit
Jo 1–2 tunnin happikatkos voi horjuttaa korkean kuormituksen teollisia järjestelmiä.
Ilmastuksella yleensä on:
• 40–60 % laitoksen sähkön kokonaiskulutuksesta
• Jopa 70 % nitrifikaatiointensiivisissä järjestelmissä
Esimerkki skenaario:
Laitoksen kapasiteetti: 20 000 m³/vrk
Hapentarve: 2500 kg/vrk
Hapensiirron tehokkuuden parantaminen 2,0 - 3,5 kg O₂/kWh
→ Vuosittaiset säästöt: 200 000 kWh
Pienet tehokkuuden lisäykset skaalautuvat merkittäviksi pitkän aikavälin OPEX-vähennyksiksi.
Ilmastus ei ole vain "ilman lisäämistä".
Se on tasapaino seuraavien välillä:
• Hapen tarve
• Energiankulutus
• Sekoitusvaatimukset
• Lietteen ominaisuudet
Oikea ilmastussuunnittelu varmistaa käsittelyn vakauden ja elinkaarikustannusten optimoinnin.
Ilmastustekniikat luokitellaan sen mukaan, miten happea siirtyy veteen: hajailmajärjestelmät, mekaaninen ilmastus ja suihkuilmastus.
Jokainen tekniikka eroaa hapensiirtotehokkuudesta, syvyyden soveltuvuudesta, pääomakustannuksista ja energiatehokkuudesta.
Väärän tyypin valinta voi lisätä elinkaarikustannuksia 20–40 %.
Hajailmastus käyttää puhaltimia ja upotettuja diffuusoreita vapauttamaan ilmaa kuplina.
Se on hallitseva tekniikka nykyaikaisissa kunnallisissa laitoksissa.
Ilma pakotetaan kalvon tai keraamisten diffuusorien läpi. Pienemmät kuplat luovat suuremman pinta-alan ja pidemmän kosketusajan.
• Hienon kuplan halkaisija: 1–3 mm
• Karkean kuplan halkaisija: 4-10 mm
• Optimaalinen säiliön syvyys: 4-8 m
• SOTE (hieno kupla): 25–35 %
• Energiatehokkuus: jopa 6,5 kg O₂/kWh
Hienot kuplajärjestelmät tarjoavat 2–3 kertaa korkeampi happihyötysuhde kuin karkeat kuplajärjestelmät.
• Kunnallinen aktiiviliete
• Teolliset biologiset reaktorit
• Syväilmastussäiliöt
• Energiaoptimoidut kasvit
Mekaaniset ilmastimet siirtävät happea sekoittamalla veden pintaa.
Ne luottavat turbulenssiin hienon kuplan diffuusion sijaan.
Juoksupyörä tai roottori heittää vettä ilmaan, mikä lisää ilma-vesikontaktia.
• Happihyötysuhde: 1,5–3,0 kg O₂/kWh
• Tehokas syvyys: 2-4 m
• Sekoitusvoimakkuus: korkea
• Asennus: yksinkertainen
• Hapetusojat
• Laguunit
• Jälkiasennusprojektit
• Palvelut, jotka asettavat yksinkertaisuuden etusijalle tehokkuuden edelle
Mekaaniset järjestelmät ovat yleensä vähemmän energiatehokkaita kuin hienokuplajärjestelmät, mutta niitä on helpompi ylläpitää.
Jet-ilmastus käyttää suurnopeuksisia nestesuihkuja, jotka sitovat ilmaa ja sekoittavat sen veteen.
Pumppu luo alipainetta ja vetää ilmaa vesivirtaan venturi-suuttimen kautta.
• Syvyyskapasiteetti: jopa 10 m
• Happihyötysuhde: 2,0–4,0 kg O₂/kWh
• Erinomainen sekoitus
• Soveltuu suurille jätevesille
• Teollisuuden jätevesi
• Korkean kiintoainepitoisuuden omaavat sovellukset
• Tasoitussäiliöt
• Syväreaktorit
Jet-järjestelmät tasapainottavat sekoitustehoa ja happitehokkuutta.
| Tekniikka | Happihyötysuhde (kg O₂/kWh) | Tyypillinen syvyys | Energialuokka | Sekoitus Strength | CAPEX-taso |
|---|---|---|---|---|---|
| Hieno kupla diffuusori | 2,5–6,5 | 4-8 m | Korkea | Kohtalainen | Keskikokoinen |
| Karkea kupla | 1,2–2,5 | 3-6 m | Matala | Korkea | Matala |
| Mekaaninen pinta | 1,5–3,0 | 2-4 m | Keskikokoinen | Erittäin korkea | Keskikokoinen |
| Jet Aeration | 2,0–4,0 | 4–10 m | Keskikokoinen–High | Korkea | Keskikokoinen–High |
Hienojakoiset kuplajärjestelmät hallitsevat energiaherkissä kasveissa.
Mekaaniset järjestelmät hallitsevat yksinkertaisuuteen perustuvissa asennuksissa.
Suihkujärjestelmät hallitsevat sekoitusta vaativissa teollisuusympäristöissä.
Valinta riippuu:
• Vaadittu hapen siirtonopeus (kg O2/h)
• Säiliön geometria ja syvyys
• MLSS-pitoisuus
• Energian hinta per kWh
• Huollon saavutettavuus
Nyrkkisääntö:
Jos energian optimointi on etusijalla → Hienot kuplahajottimet.
Jos sekoitusvoimakkuus on etusijalla → Mekaaniset tai suihkujärjestelmät.
Jos säiliön syvyys > 6 m → Haja- tai suihkujärjestelmät suositeltavia.
Nihaowater keskittyy ensisijaisesti suunnitellut diffuusoripohjaiset ilmastusjärjestelmät , optimoitu seuraaville:
• Tasainen ilmanjako
• Korkea SOTE-suorituskyky
• Teollisuuden kestävät materiaalit
• Mukautettu ilmavirran asettelu
Painopiste ei ole vain diffuusorin syöttö, vaan järjestelmätason happitehokkuuden optimointi.

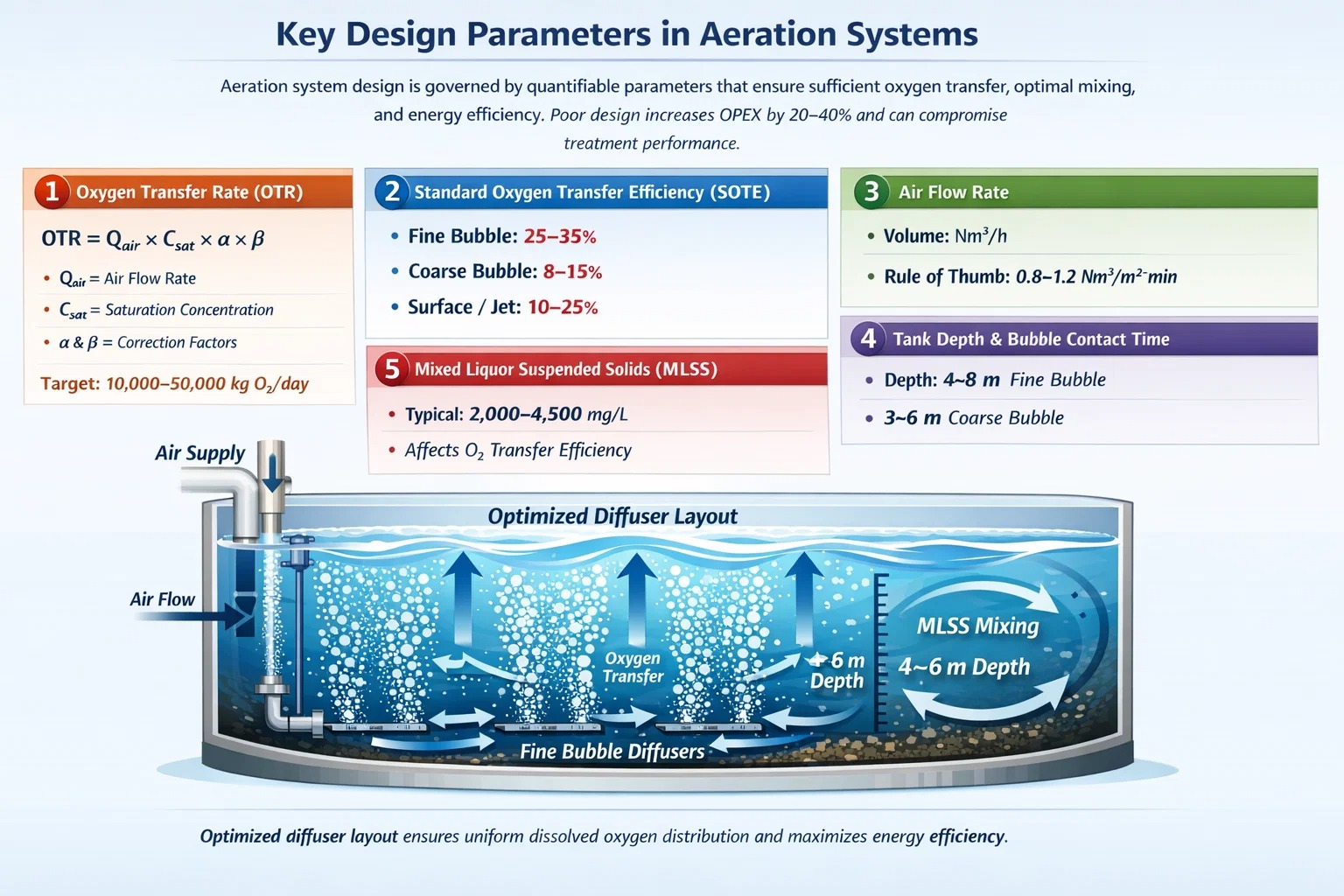

Ilmastusjärjestelmän suunnittelua ohjaavat kvantitatiiviset parametrit, jotka varmistavat riittävän hapen siirron, optimaalisen sekoittumisen ja energiatehokkuuden.
Huono suunnittelu lisää OPEX-arvoa 20–40 % ja voi heikentää hoidon suorituskykyä.
Määritelmä: OTR on veteen siirtyneen hapen massa aikayksikköä kohti (kg O2/h).
Kaava (yksinkertaistettu):
OTR = Q_air × C_sat × α × β
Missä:
Tyypillinen suunnittelukohde:
Määritelmä: Happifraktio, joka todella siirtyy veteen standardiolosuhteissa (puhdas vesi, 20 °C).
| Hajottimen tyyppi | SOTE (%) |
|---|---|
| Hieno kupla | 25–35 |
| Karkea kupla | 8–15 |
| Mekaaninen pinta | 10–20 |
| Jet Aeration | 15-25 |
SOTEa käytetään OTR:n kanssa laskemiseen puhaltimen teho ja energiankulutus .
Määritelmä: Syötettävän ilman määrä aikayksikköä kohti (Nm³/h).
Suunnittelunäkökohdat:
Nyrkkisääntö:
Visualisoitavissa oleva parametri: Kuplan nousupolku vs. liuenneen hapen tehokkuus.
| Tekniikka | Tyypillinen tehokkuus |
|---|---|
| Hieno kupla diffuusori | 2,5–6,5 |
| Karkea kupla | 1,2–2,5 |
| Mekaaninen pinta | 1,5–3,0 |
| Jet Aeration | 2,0–4,0 |
Optimointi:
Avaimen nouto: Puhaltimen mitoitus on suoraan sidottu hapentarpeeseen, säiliön geometriaan ja diffuusorin suorituskykyyn.
Johtopäätös: Hyvin suunniteltu ilmastusjärjestelmä yhdistää kaikki nämä parametrit vakaan käsittelyn, tasaisen DO:n ja minimaalisen energiankulutuksen saavuttamiseksi.
Ilmastusteknologia on olennainen kunnallis- ja teollisuusjätevesien käsittelyssä, vesiviljelyssä ja prosessivesihuollossa.
Se tarjoaa happea biologiseen käsittelyyn, estää anaerobisia vyöhykkeitä ja varmistaa prosessin vakauden erilaisissa sovelluksissa.
Tapausesimerkki:
Keskikokoinen kunnallinen laitos, 20 000 m³/vrk
| Teollisuus | Tyypillinen jätevesi | Aeration Tech | Hapentarve (kg O₂/päivä) | MLSS (mg/l) |
|---|---|---|---|---|
| Ruoka ja juoma | Korkea BOD, low solids | Hieno kupla / Jet | 2 000–10 000 | 3 000–4 000 |
| Tekstiili | Väri, COD-raskas | Hieno kupla / Jet | 1 500–8 000 | 2 500–3 500 |
| Farmaseuttiset | Korkea COD/NH₄⁺ | Jet / Hieno kupla | 1 000–5 000 | 3 000–4 500 |
| Massa ja paperi | Korkea solids & BOD | Jet / mekaaninen | 5 000–20 000 | 4 000–5 000 |
Havainto:
Ilmastusjärjestelmät ovat energiaintensiivisiä ja teknisesti kriittisiä. Yleiset toiminnalliset ongelmat voivat vähentää hapensiirron tehokkuutta, lisätä energiakustannuksia ja vaarantaa jäteveden laadun.
Näiden ongelmien tunnistaminen ja korjaaminen on välttämätöntä vakaan biologisen hoidon kannalta.
| Ongelma | Indikaattorit / kynnysarvot | Todennäköinen syy | Suositeltu ratkaisu |
|---|---|---|---|
| Matala Dissolved Oxygen | DO < 1,0 mg/L ilmastussäiliössä | Hajottimen tukkeutuminen, puhaltimen tehokkuus, epätasainen ilmavirta | Puhdista diffuusorit, tarkista puhaltimen teho, tasapainota ilmanjako |
| Hajottimen likaantuminen | Painehäviö >10–15 % tai näkyvä tukos | Biofilmi, hilseily, roskat | Säännöllinen vastahuuhtelu, kemiallinen puhdistus, asenna siivilät |
| Epätasainen sekoitus | MLSS-gradientti >10–15 % säiliön poikki | Huono diffuusorin asettelu, matala säiliö, alhainen ilmavirta | Säädä diffuusorin sijoittelua, lisää ilmavirtaa, harkitse mekaanisia sekoittimia |
| Liiallinen energiankäyttö | kWh/kg O₂ > suunnittelutavoite | Yliilmastus, korkea puhaltimen nopeus, tehoton diffuusori | Optimoi ilmavirta, asenna VFD-ohjaus, päivitä diffuusorit |
| Nitrifikaatiohäiriö | NH4⁺-N > 2 mg/l jätevesi | DO < 1,5 mg/L, oikosulku, suuri kuormitus | Lisää DO:ta, optimoi sekoitus, tasapainota hydraulikuormaa |
| Lietteen täyttäminen | SVI > 150 ml/g | Rihmamainen kasvu, alhainen DO | Säilytä DO ≥ 1,5 mg/L, tarkkaile ravinnetasapainoa, harkitse valintavyöhykkeitä |
| Melu / Tärinä | >80 dB ilmastuslaitteiden lähellä | Mekaaninen epätasapaino, kavitaatio | Tarkista pyörivät osat, huolla laakerit, oikea asennus |
| Parametri | Optimaalinen kantama | Huomautuksia |
|---|---|---|
| DO | 1,5–3,0 mg/L | Ylläpitää biologista aktiivisuutta ilman energiahukkaa |
| MLSS | 2 000–4 500 mg/l | Varmistaa riittävän biomassapitoisuuden |
| SVI (lietteen tilavuusindeksi) | 80-120 ml/g | Ennustaa asettumisen laatua |
| Puhaltimen paine | Hajottimen spesifikaation mukaan | Estää yli-/aliilmastuksen |
| Ilmavirran jakelu | ±10 % tasaisuus | Kriittinen säiliön laajuiselle hapen toimitukselle |
Ilmastustekniikka on tehokkaan biologisen jätevedenpuhdistuksen selkäranka.
Se ohjaa hapen syöttöä, sekoittumista ja energiankulutusta, mikä vaikuttaa suoraan BOD/COD-poistoon, nitrifikaatioon ja lietteen stabiilisuuteen.
Hapen siirto: Hienot kuplahajottimet achieve 25–35% SOTE; oxygen demand must match biological load.
DO Control: Säilytä 1,5–3,0 mg/l optimaalisen mikrobikinetiikan saavuttamiseksi; alle 0,5 mg/l vaarantaa nitrifikaation romahtamisen.
Energiatehokkuus: Ilmastuksen osuus kasvien sähköstä on 40–60 %; OTR:n ja diffuusorin sijoittelun optimointi voi vähentää kulutusta 15–35 %.
Järjestelmän valinta:
Suunnitteluparametrit: Säiliön syvyys, MLSS, ilmavirta, OTR, SOTE, alfakerroin ja puhaltimen ohjaus ovat toisistaan riippuvaisia suorituskyvyn optimoinnissa.
Toiminnan valvonta: DO, MLSS, SVI ja ilmavirran tasaisuus ovat kriittisiä ongelmien varhaisessa havaitsemisessa.
