F/M-suhteen hallitseminen todellisen jätevesiprosessin hallinnassa

Biologisessa jätevedenpuhdistuksessa aktiivilieteprosessia käsitellään usein matemaattisena varmuudena. Kokeneet prosessiinsinöörit tietävät kuitenkin, että se käyttäytyy enemmän kuin haihtuva ekosysteemi. Tämän ekosysteemin hallinnan ytimessä on Ruoka-mikro-taiganismisuhde (F/M). .

Vaikka tavalliset käyttöoppaat tarjoavat jäykkiä kaavoja, todellinen prosessin hallinta edellyttää ymmärtämistä, kuinka F/M on vutaiovaikutuksessa muuttuvan orgaanisen kemian, kausiluonteisen kinetiikan ja reaaliaikaisten anturirajoitusten kanssa. Tämä opas menee peruslaskelmia pidemmälle ja tarjoaa käyttökelpoisia, kentällä testattuja oivalluksia nykyaikaiseen laitosten optimointiin.

1. Johdatus F/M-suhteeseen: Biologinen kineettinen tasapaino

F/M-suhde määrittelee termodynaamisen suhteen biologisiin reaktoreihin tulevan biohajoavan orgaanisen substraatin massan ja stabilointiin tarkoitettujen aktiivisten heterotrofisten bakteerien massan välillä.

• "Ruoka" (F): Orgaanisen kuormituksen massanopeus. Vaikka se on perinteisesti määritelty biokemiallisella hapenkulutuksella (BOD), se edustaa haihtuvia hiilipitoisia yhdisteitä, jotka ovat saatavilla mikrobien kataboliaan.
• "Mikro-organismit" (M): Ilmastusaltaan rajojen sisällä oleva aktiivinen solubiomassa, joka on vastuussa sekä hiilipitoisesta hapetuksesta että bioflokkulaatiosta.

Ihanteellisessa järjestelmässä tämä suhde pitää bakteerit myöhäisessä hidastuvassa kasvuvaiheessa tai varhaisessa endogeenisessa hengitysvaiheessa. Jos asteikko kallistuu liian pitkälle jompaankumpaan suuntaan, lietteen fyysinen rakenne heikkenee, mikä muuttaa lietteen tilavuusindeksiä (SVI) ja vaarantaa säännösten noudattamatta jättämisen suspendoituneiden kiintoaineiden (TSS) ja ravinnerajojen osalta.

2. Dynaaminen matematiikka: Latenssin ja lietteen puhtauden huomioon ottaminen

F/M:n oppikirjan matemaattinen esitys on yksinkertaista, mutta sen komponentit kätkevät toiminnallisia ansoja.

Puhtaan tekstin kaavat

Yhdysvaltain keisarilliset yksiköt:
F/M = (Influent BOD, mg/L * Virtaus, MGD * 8,34) / (MLVSS, mg/L * Altaan tilavuus, MG * 8,34)

Metriset yksiköt:
F/M = (Influent BOD, mg/l * Virtaus, m3/vrk) / (MLVSS, mg/L * Altaan tilavuus, m3 * 1 000)

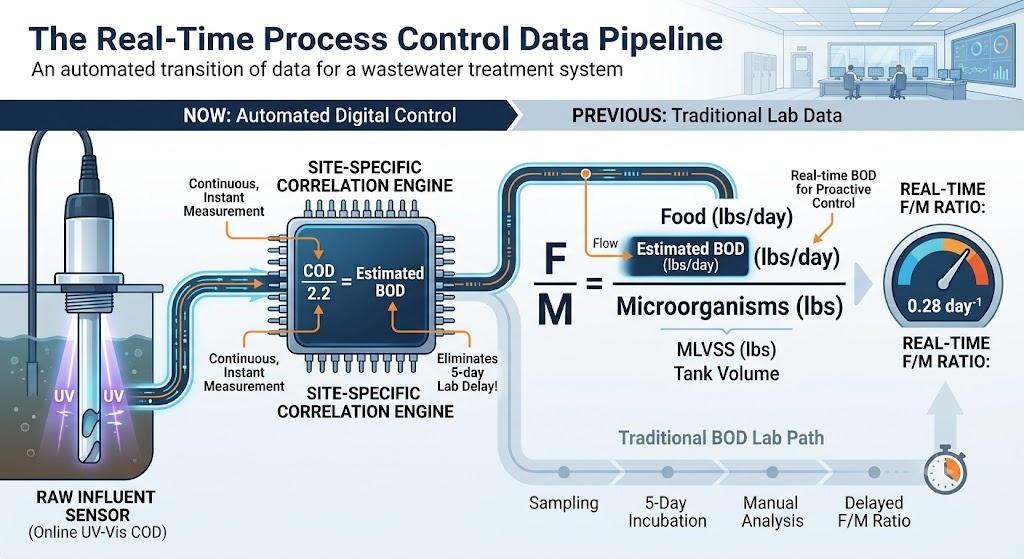

Tietojen saaminen: 5 päivän BOD-latenssiloukun rikkominen

Klassisen F/M-säädön suurin puute on, että standardi BOD5 vaatii 5 päivän inkubaatiojakson. Dynaamisen tehtaan hallinta 5 päivän viiveindikaattorilla varmistaa, että korjaat aina viime viikon kriisin.

Kehittyneet tilat ohittavat tämän luomalla dynaamisen COD-BOD tai TOC-BOD-korrelaatiomatriisi . Raaka kotimainen kuntavirtaus osoittaa tyypillisesti COD:BOD-suhdetta 2,0:1 - 2,5:1. Jos laitoksesi kuitenkin vastaanottaa teollisia fraktioita (esim. elintarvikejalostus, kemianteollisuus), tämä suhde voi nousta 4,0:1:een tai muuttua tunneittain.

[Reaaliaikainen ruoka-arvio] = Päivittäinen COD (2 tunnin pilkkomisen tai online-UV-Vis:n kautta) / paikkakohtainen korrelaatiotekijä

Hyödyntämällä online-UV-Vis-spektrofotometrejä ensisijaisessa jätevesipatossa, käyttäjät voivat kaapata reaaliaikaisia orgaanisia "etanoita" ja säätää prosessimittareita välittömästi sen sijaan, että havaitsivat myrkyllisen ylikuormituksen viisi päivää liian myöhään.

MLVSS-MLSS-puhtausfraktio

MLSS:n korvaaminen MLVSS:llä nimittäjässä on kriittinen virhe. MLSS sisältää ei-biologisia inerttejä kiintoaineita (kiinteitä suspendoituneita kiintoaineita, kuten hienoa hiekkaa, lietettä ja saostunutta fosforia).

Terve kunnallinen kasvi ylläpitää MLVSS/MLSS-suhde (puhtausindeksi) 0,75 - 0,85 . Voimakkaiden sateiden aikana yhdistetyissä viemärijärjestelmissä tai laitoksissa, joissa on riittämättömät hiekkakanavat, inertti hiekka valuu ilmastusaltaaseen, jolloin suhde laskee alle 0,60:n. Jos et testaa haihtuvaa fraktiota (MLVSS haihtuvan muhveliuunin testauksen avulla 550 celsiusasteessa), yliarvioit matemaattisesti mikrobien työvoimasi, aliruokit järjestelmäsi jyrkästi ja käynnistät odottamattoman biomassan nälänhädän.

3. Advanced Calculation Scenario: Industrial Shift

Katsotaanpa peruskuntien laskelmia pidemmälle kehittyneeseen skenaarioon, jossa teollinen elintarviketehdas kaataa odottamattoman orgaanisen aallon kuntajärjestelmään.

Kentän tiedot kerätty klo 08:00:

• Vaikuttava virtausnopeus: 4,0 MGD
• Primaarisen jäteveden COD (pikatestin kautta): 600 mg/l
• Historiallinen COD:BOD-kerroin tälle teolliselle yhdistelmälle: 2,4:1
• Ilmastussäiliön tilavuus: 1,2 miljoonaa gallonaa (MG)
• MLSS-pitoisuus: 3500 mg/l
• Nykyinen haihtuva orgaaninen fraktio (MLVSS/MLSS): 72 % johtuu viimeaikaisesta kostean sään lietevalumisesta

Vaihe 1: Laske reaaliaikainen arvioitu BOD (ruoka)

Arvioitu sisäänvirtaus BOD = 600 mg/l COD / 2,4 = 250 mg/l BOD
Ruokaa käytetty = 250 mg/l * 4,0 MGD * 8,34 = 8 340 lbs BOD/päivä

Vaihe 2: Laske todellinen biologinen massa (mikro-organismit)

Todellinen MLVSS-pitoisuus = 3 500 mg/l MLSS * 0,72 = 2 520 mg/l MLVSS
Aktiiviset mikro-organismit = 2 520 mg/l * 1,2 MG * 8,34 = 25 220 lbs MLVSS:ää

Vaihe 3: Laske reaaliaikainen F/M

F/M-suhde = 8 340 lbs BOD / 25 220 lbs MLVSS = 0,33 päivä^-1

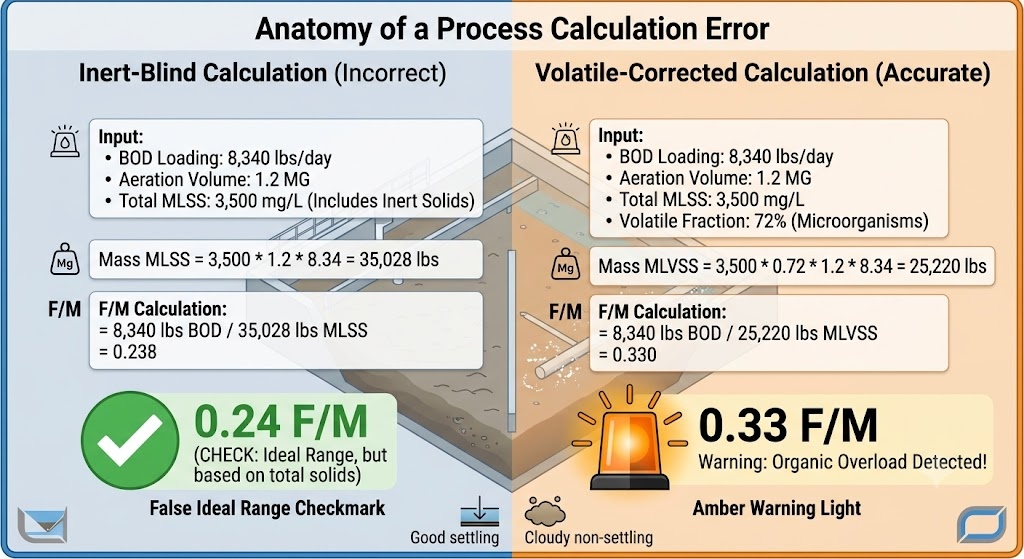

Operatiivista tietoa: Jos operaattori olisi käyttänyt virheellisesti kokonais-MLSS:ää laskennassa, laskettu F/M olisi näyttänyt olevan 0,24, mikä merkitsisi täysin vakaata tavanomaista järjestelmää. Todellisuudessa todellinen biologinen kuormitus on 0,33 - lähestyy tavanomaisen käsittelyn ylärajaa ja varoittaa käyttäjää välittömästi estämään lietteen haaskaus biomassan huuhtoutumisen estämiseksi.

4. Ihanteelliset F/M-alueet ja kineettinen lämpötilatekijä

Toiminnan tavoitearvojen on vastattava laitoksen erityistä suunnittelua.

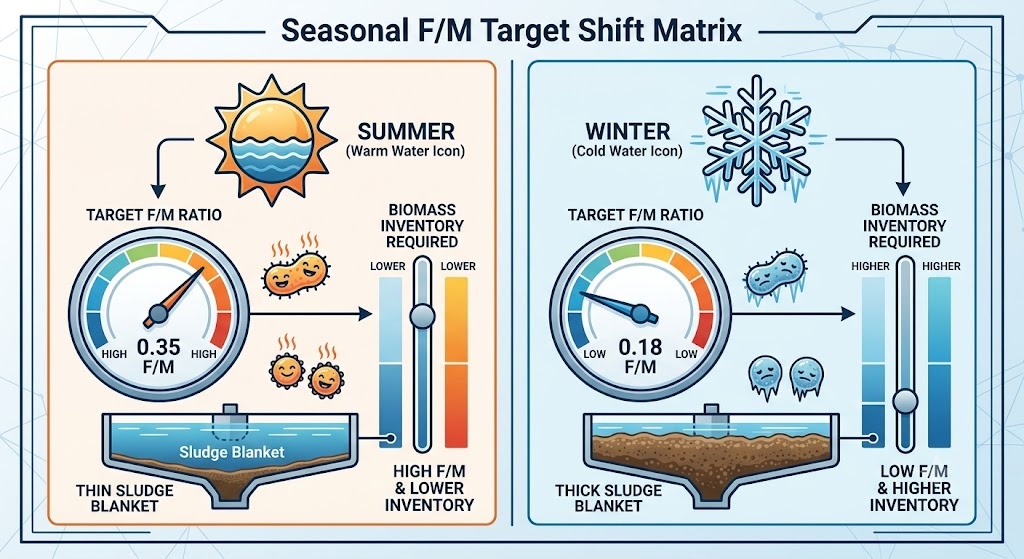

Oppikirjoissa huomiotta jäänyt lämpötilakerroin

Mikrobien entsymaattinen aktiivisuus on erittäin riippuvainen lämpötilasta, ja sitä säätelee muunneltu Arrhenius-yhtälö. Jokaista 10 celsiusastetta jäteveden lämpötilan laskua kohden biologiset aineenvaihduntanopeudet laskevat noin 50 %.

• Kesäkäyttö (25°C): Mikrobeilla on korkea aineenvaihduntanopeus. He kuluttavat ruokaa nopeasti. Voit turvallisesti käyttää korkeampaa F/M-suhdetta (esim. 0,35), koska kineettinen käsittelynopeus vastaa latausnopeutta.
• Talvikäyttö (10°C): Mikrobit muuttuvat hitaiksi. Jotta voisit käsitellä saman määrän saapuvaa BOD:ta, sinun on lisättävä mikrobityövoimasi kokoa. Operaattoreiden on tähdättävä pienempään F/M-suhteeseen (esim. 0,18) nostamalla tarkoituksella MLVSS-tavoitteita tarjotakseen enemmän "kädestä suuhun" -käsittelykykyä.

5. Korkeiden F/M-suhteiden vianmääritys: orgaaninen ylikuormitus ja rakenteellinen hajoaminen

Korkea F/M-suhde (>0,50 tavanomaisissa järjestelmissä) osoittaa, että käytettävissä oleva hiilipitoinen energia ylittää seisovan biomassan metabolisen kapasiteetin. Tämä johtuu teollisuuden etanan kaatopaikoista, äkillisistä myrskyveden hydraulisista kiintoaineiden huuhtoutumisesta tai liiallisesta lietteen tuhlauksesta (WAS).

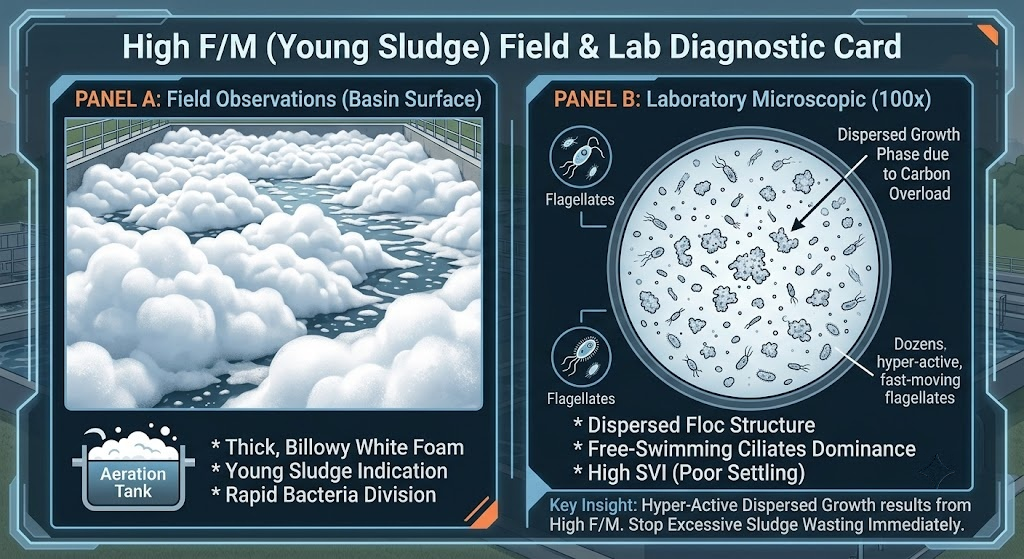

Visuaalinen paikan päällä oleva diagnostiikka ja mikroskopia

• Pinta-ilmiö: Ilmastusallas muodostaa paksun, kumpuilevan, erittäin nestemäisen aineen koskematon valkoinen vaahto . Tämä vaahto sisältää suuria pitoisuuksia solunulkoisia polysakkarideja ja lipidejä, joita tuottavat nopeasti jakautuvat nuoret bakteerit niiden logaritmisvaiheessa.
• Mikroskooppinen rakenne: 100-kertaisella suurennuksella lietehiutaleet näyttävät pieniltä, erittäin murtuneilta ja niiltä puuttuu rakenteellisia reunoja. Näet vapaasti uivien ripskoiden ja siimaisten massiivisen dominanssin ilman rotifereja tai varrellisia ripsiä.

Edistyneet korjaavat toimet

1. Vaihesyöttö: Jos laitoksessasi on vaihesyöttömahdollisuus, ohjaa raaka tulovirta pois ilmastussäiliön päästä ja jaa se keski- tai taka-alueelle. Tämä vähentää välittömästi F/M-suhdetta sisääntulossa ja suojaa palautettua biomassaa orgaaniselta iskulta.
2. RAS/WAS-tasapainosäädöt: Lopeta välittömästi kaikki WAS-pumppaus. Nosta Return Activated Sludge (RAS) -nopeuksia maksimoidaksesi varastoitujen kiintoaineiden siirtymisen toissijaisista selkeytyksistä takaisin reaktioalueelle.

6. Alhaisten F/M-suhteiden vianetsintä: Microthrix Bulking & Pin Floc

Matala F/M-suhde (<0,15 perinteisissä järjestelmissä) edustaa voimakasta biologista nälänhätää. Mikrobipopulaatio on kasvanut yli primäärienergiansa.

Visuaalinen paikan päällä oleva diagnostiikka ja mikroskopia

• Pinta-ilmiö: Ilmastusaltaaseen muodostuu tiivis, rasvainen, tummanruskea tai kellanruskea rapea vaahtokerros, joka vastustaa vesisuihkua. Toissijainen selkeytin tulee näkyviin pin floc -pieniä, tuhkan kaltaisia hiukkasia, jotka kelluvat jätevesipadon päällä erittäin läpinäkyvästä vesipatsaasta huolimatta.

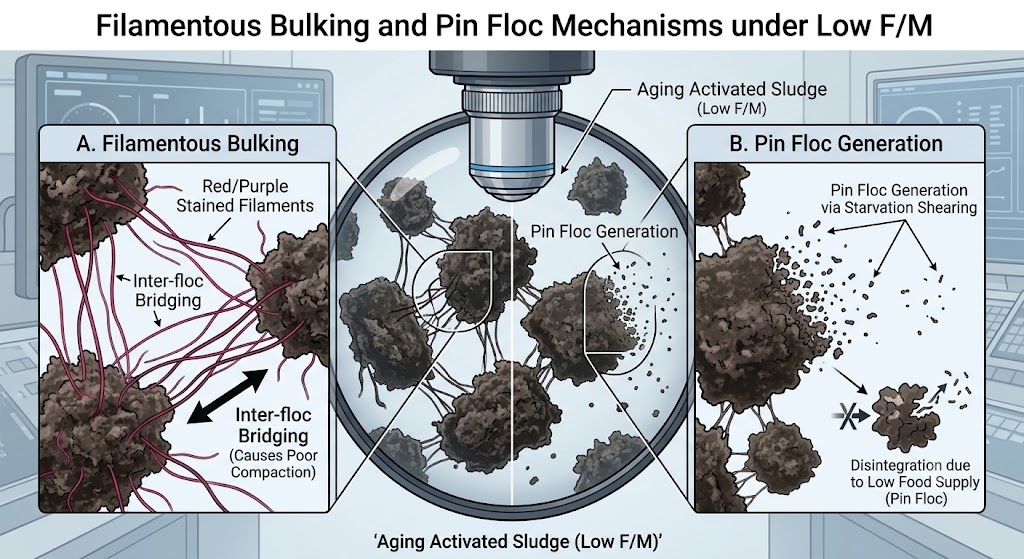

• Mikroskooppinen rakenne: Lietehöyryt näyttävät massiivilta, tummalta ja epäsäännölliseltä. Pitkät, hiukset muistuttavat säikeet rihmamaiset bakteerit (kuten Microthrix parvicella or Tyyppi 0041 ).

Nälkään lisäämisen mekaniikka

Kun ruokaa on niukasti, rihmabakteerit päihittävät standardihöytälöä muodostavat bakteerit. Filamenttisoluilla on paljon suurempi pinta-alan ja tilavuuden suhde, minkä ansiosta ne voivat poistaa pieniä määriä BOD:ta tehokkaammin kuin tiheät flokit. Lisääntyessään ne muodostavat verkkomaisen verkon, joka vangitsee vettä, nostaa SVI:n (Sludge Volume Index) -indeksiä ja saa lietteen peiton selkeyttimessä nousemaan pintaa kohti.

Edistyneet korjaavat toimet

1. Inkrementaalisen tuhlauksen protokolla: Sinun on poistettava ylimääräinen biomassa tasapainon palauttamiseksi, mutta suuret säädöt voivat järkyttää järjestelmää. Toteuta 10–15 %:n enimmäishävikkisääntö : älä koskaan lisää päivittäistä WAS-määrääsi yli 15 % yhdessä 24 tunnin ikkunassa.
2. Valikoiva kloorausstrategia: Jos filamenttimassa on voimakasta, lisää RAS-linjaan kohdennettu klooriannos. Annostele klooria tarkalla nopeudella 2-5 lbs klooria 1000 lbs MLVSS:tä kohti päivässä . Koska filamentit ulottuvat ulospäin flokkirakenteesta, ne altistuvat ensin kloorille, mikä tuhoaa ne pitäen samalla sisäiset flokkia muodostavat bakteerit turvassa.

7. Prosessin integrointi: F/M vs. MCRT Operational Matrix

Kehittyneet jätevesitoiminnot eivät hallitse F/M:ää eristettynä mittarina. Se toimii matemaattisena käänteisenä Keskimääräinen solun oleskeluaika (MCRT) or Kiinteiden aineiden retentioaika (SRT) .

F/M mittaa ulkoista stressitekijää (järjestelmään tulevaa ruokaa), kun taas MCRT mittaa työvoiman sisäistä ikää ja viipymäaikaa.

MCRT = Järjestelmän haihtuvien suspendoituneiden kiintoaineiden kokonaisvarasto / Haihtuvien kiintoaineiden hukkaan ja hävitetyn jäteveden kokonaismassa päivässä

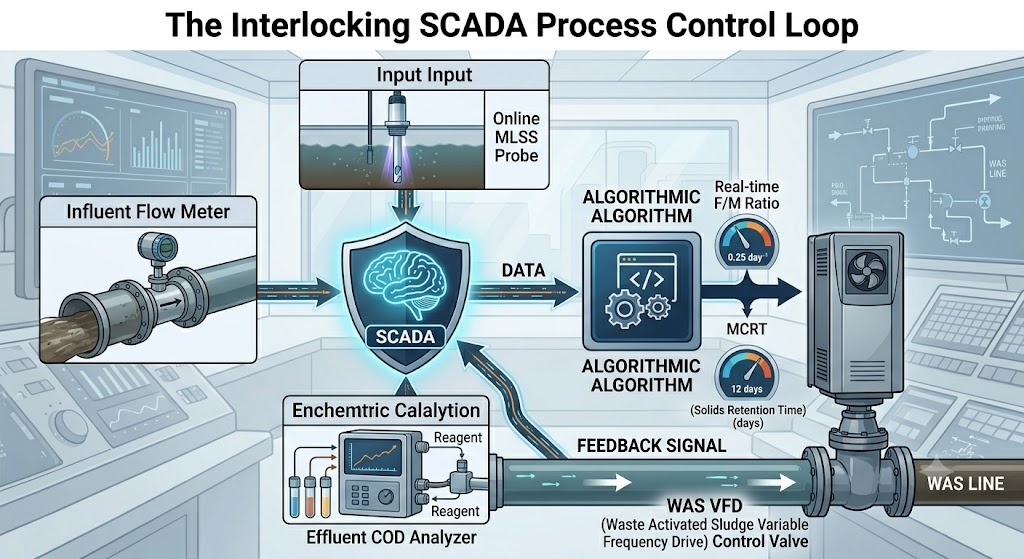

Siirtyminen Digital Twinsiin ja SCADA Auto-Controliin

Nykyaikaiset hoitolaitokset hyödyntävät yhtenäistä Prosessin ohjausmatriisi SCADA-järjestelmissään. Ilmastusaltaan keskikohtaan asennetut online-optiset MLSS-anturit tarjoavat jatkuvaa kiintoainedataa. Yhdessä tulo- ja WAS-linjojen digitaalisten magneettisten virtausmittareiden kanssa SCADA-järjestelmä moduloi automaattisesti taajuusmuuttajaohjauksen (VFD) tuhlaavia pumppuja ylläpitääkseen vakaan MCRT-tavoitteen.

Kun äkillinen teollisuuskuorma muuttaa F/M-suhdetta, automaatio havaitsee vastaavan liuenneen hapen (DO) tarpeen laskun ja säädöt voidaan tehdä välittömästi. Tämä integrointi varmistaa, että MCRT toimii vakauden ankkurina, kun taas F/M toimii diagnostiikkatyökaluna reaaliaikaisten kuormitusvaihteluiden arvioinnissa.

8. Yhteenveto: Executive Takeaways tehtaanjohtajille

Aktiivilietelaitoksen optimointi edellyttää siirtymistä historiallisten peukalosääntömenetelmien ohi ja dynaamisten prosessimittareiden omaksumista:

• Ota mukaan nopeat korvikkeet: Korvaa standardi 5 päivän viivästynyt BOD-testaus 2 tunnin COD-penkkihajotuksella tai online-UV-Vis-optisilla antureilla hallitaksesi suuria F/M-iskuja ennakoivasti.
• Normalisoi tuhkasisällölle: Älä koskaan laske prosessitavoitteita kokonais-MLSS:n avulla. priorisoi MLVSS aktiivisen biologisen massan eristämiseksi inertistä jokilietteestä ja mineraalisaostuksesta.
• Sisällytä kineettiset lämpötilatavoitteet: Vaihtotavoitteen F/M-alue on pienempi talvella ja korkeampi kesällä vastaamaan luonnollisia bakteerien aineenvaihdunnan vaihteluita.
• Käytä konservatiivista tuhlausta: Suojaa järjestelmääsi prosessin heilahteluilta rajoittamalla yhden päivän WAS-tilavuussäädöt 15 %:iin.
